Электрические системы часто сталкиваются с нежелательным шумом, который может снижать производительность, вызывать нестабильность или мешать работе близлежащих устройств. EMI-фильтры разработаны для контроля этой проблемы путём управления поведением шума внутри и вне цепи. В этой статье объясняется, что такое EMI-фильтры, чем отличаются типы шума и как правильное проектирование, размещение и внедрение обеспечивают надёжную работу системы.
Что такое EMI-фильтр?
EMI-фильтр, или фильтр электромагнитных помех, — это устройство, уменьшающее нежелательный электрический шум в линиях питания или сигнала. Он предназначен для пропуска нормальной низкочастотной мощности или сигналов, одновременно ослабляя нежелательные высокочастотные помехи. Проще говоря, он помогает поддерживать электрические системы стабильностью и не допускать помех, которые могут повлиять на производительность.

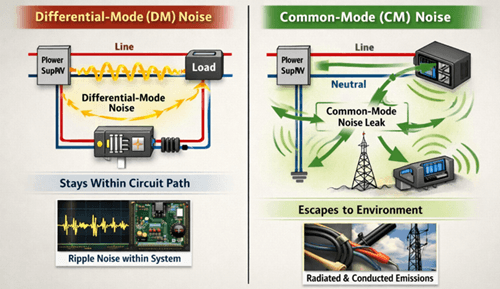

Типы шума EMI
Электрический шум ведёт себя двумя основными способами: он либо остаётся в пределах заданного пути цепи, либо распространяется в окружающую среду. Это поведение определяет, как он циркулирует и как его следует контролировать.
Шум в дифференциальном режиме (DM)
Шум в дифференциальном режиме течёт вдоль обычного пути питания, в частности между проводниками линии и нейтрали. Он напрямую связан с работой цепи, особенно в коммутационных системах. Проще говоря, это шум, который остаётся внутри системного цикла. Он часто проявляется как рябное или коммутационное возмущение и обычно управляется внутри цепи с помощью компонентов, действующих непосредственно на пути питания.
Шум общего режима (CM)
Шум в общем режиме не остаётся в пределах нормального тока. Вместо этого он протекает из цепи на землю или близлежащие проводящие конструкции. Проще говоря, это шум, который выходит из системы. Он может проходить по кабелям, корпусам и даже распространяться наружу, что увеличивает вероятность нарушения других устройств. Поскольку он следует по непреднамеренным путям, обычно требуется заземляние, экранирование и специализированная фильтрация для подавления.
Как компоненты EMI-фильтра контролируют шум

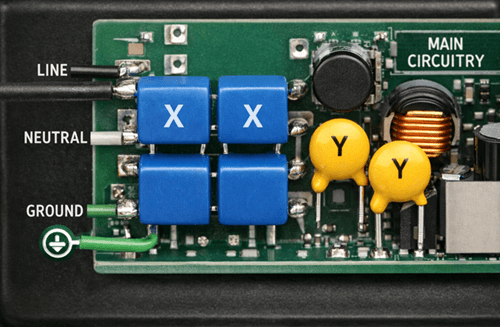

Конденсаторы
Конденсаторы перенаправляют высокочастотный шум от основного пути цепи, предлагая низкоимпедансный путь для нежелательных сигналов. В EMI-фильтрах конденсаторы X расположены между линией и нейтралю для снижения шума в дифференциальных режимах, а Y-конденсаторы подключаются от линии или нейтрали к земле для уменьшения шума в общем режиме. Их основная задача — устранять нежелательные возмущения высокой частоты, не нарушая нормальный поток энергии.

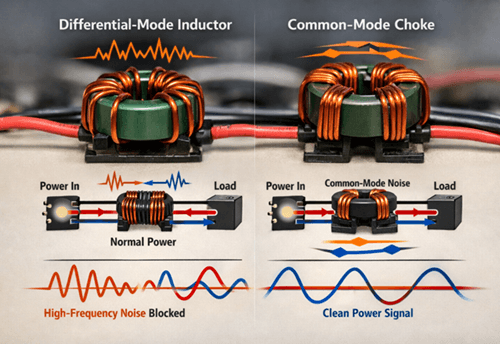

Индуктивности (дроссель)
Индуктивности сопротивляются быстрым изменениям тока, что делает их эффективными для блокировки высокочастотного шума, при этом пропуская низкочастотную мощность. Индуктивности дифференциального режима снижают шум внутри обычной силовой петли, а дроссели общего режима подавляют шум, распространяющийся в одном направлении на обеих линиях. На практике индуктивности выступают барьерами, противодействующими нежелательному высокочастотному току.

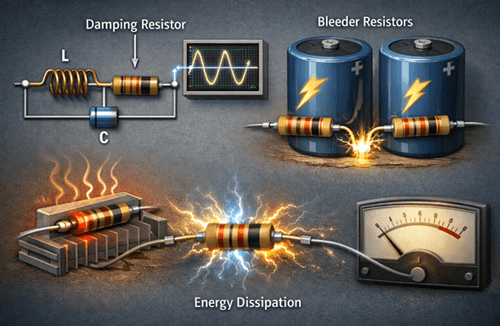

Резисторы
Резисторы поддерживают стабильность фильтра, контролируя колебания и безопасно рассеивая накопленную энергию. Вместо того чтобы служить основным фильтрующим элементом, они помогают фильтру оставаться предсказуемым и безопасным во время работы. Их часто используют для демпфирования резонанса между конденсаторами и индуктивностями, а также для работы в качестве резисторов для разряда, которые разряжают конденсаторы после отключения питания.

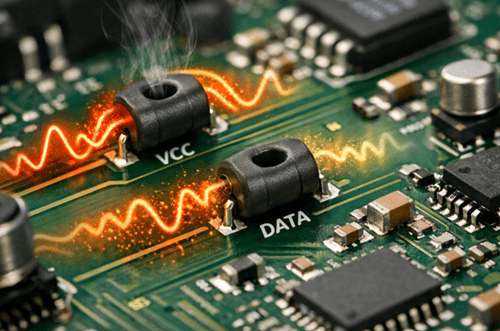

Ферритовые бусины
Ферритовые шарики поглощают высокочастотный шум и преобразуют его часть в тепло. Они часто применяются для локального подавления на сигнальных линиях или трассах мощности, особенно в компактных или высокоскоростных цепях, где более широкие фильтрующие ступени могут быть недостаточны. Их основная задача — снижать помехи в определённых точках системы.

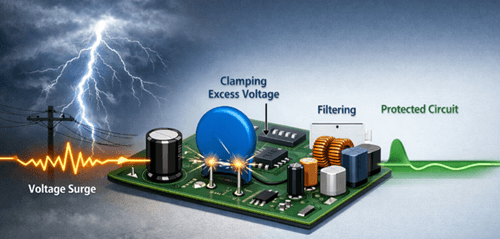

Варисторы оксида металла (MOV)
MOV защищают цепи от аномальных скачков напряжения, зажимая избыточное напряжение до более безопасного уровня. Их роль — защита, а не непрерывная фильтрация. Они обычно применяются для поглощения временной энергии, вызванной ударами молнии или переключениями, а также для защиты как фильтра, так и всей системы от электрического напряжения.

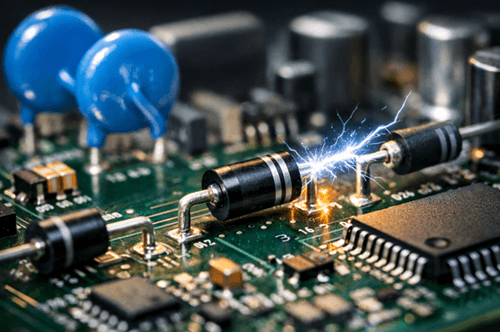

Диоды TVS
Диоды TVS очень быстро реагируют на резкие скачки напряжения и защищают чувствительную электронику от быстрых переходных процессов. Как и MOV, их основная роль — защита, а не обычное шумоподавление. Они часто используются для защиты от электростатического разряда и кратковременных скачков, а также могут работать вместе с MOV в рамках многоуровневого подхода защиты.
Размещение EMI-фильтров и структура системы

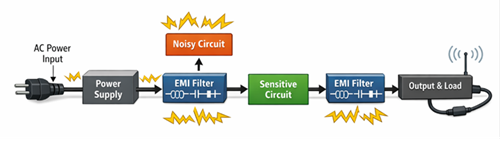

Размещение фильтров
ЭМИ-фильтры должны размещаться на ключевых границах системы, где шум входит, выходит или передаётся между секциями. На входе фильтр блокирует проникновение внешнего шума и предотвращает возвращение внутреннего шума к источнику. Между секциями цепи он изолирует шумные блоки от чувствительных зон. На выходе он уменьшает оставшийся шум до того, как он достигнет нагрузки или внешних кабелей. Разместите фильтр как можно ближе к точке входа питания или основному источнику шума, чтобы помехи были сдержаны до их распространения.

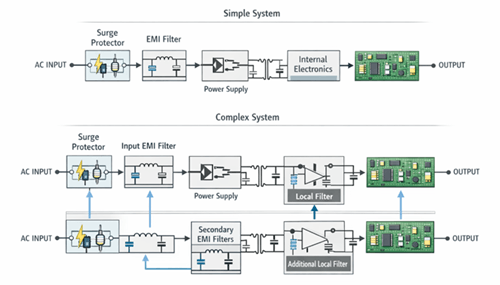

Типичная архитектура управления EMI
Большинство систем организуют управление EMI в отдельные функциональные стадии. Защитная ступень справляется с аномальными условиями, такими как скачки напряжения и скачки напряжения, а фильтрующая ступень снижает непрерывный высокочастотный шум при нормальной работе.
В более простых системах эти этапы часто группируются рядом с входным пунктом. В более сложных конструкциях фильтрация распределяется по нескольким секциям, поэтому шум контролируется локально до его распространения. Такая структура обеспечивает управление помехами как на границах системы, так и внутри внутренних зон цепи.

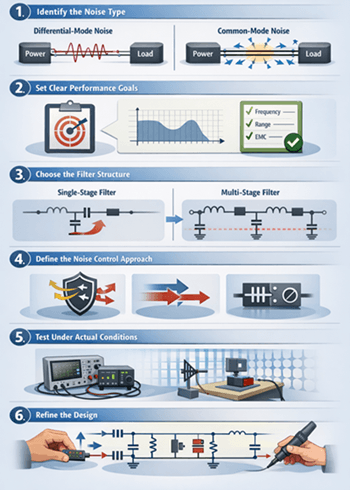

Проектирование EMI-фильтра
Шаг 1: Определите тип шума
Первый шаг — определить, как шум ведёт себя. Шум в дифференциальном режиме остаётся в пределах обычного пути питания, тогда как шум общего режима распространяется через землю, кабели или близлежащие конструкции. Понимание такого поведения определяет, как нужно подходить к проблеме.
Шаг 2: Поставьте чёткие цели по эффективности
Определите измеримые цели, такие как требуемый уровень шумоподавления, вызывающий интерес частотный диапазон и любые ограничения EMC, которые должны быть выполнены. Чёткие цели гарантируют, что дизайн сосредоточен на реальных требованиях системы, а не на излишней сложности.
Шаг 3: Выберите структуру фильтра
Выберите общий подход к фильтрации. Одноступенчатый фильтр может быть достаточным для умеренного шума, тогда как многоступенчатая фильтрация может потребоваться для более сильного подавления в более широком диапазоне частот. Структура должна соответствовать силе и распределению шума.
Шаг 4: Определить подход управления шумом
Решите, как будет обрабатываться шум в системе. Дизайн может быть направлен на ограничение распространения шума, перенаправление его с чувствительных путей или уменьшение энергии до распространения. Этот этап определяет общую стратегию управления без акцента на конкретных компонентах.
Шаг 5: Тест в реальных условиях
Оцените фильтр в реальной системе, чтобы убедиться, что он снижает как проводимый, так и излучаемый шум во время работы. Реальные условия часто показывают взаимодействия, которые не видны в упрощённом анализе.
Шаг 6: Доработайте дизайн
Корректируйте структуру или подход в зависимости от результатов теста. Доработка может включать улучшение управляющих путей, усиление подавления или исправление слабых мест до стабильности производительности и достижения определённых целей.
Как раскладка плат влияет на производительность электромагнитных разработок
Компоновка печатных плат напрямую влияет на производительность электромагнитных потоков, поскольку даже хорошо спроектированный фильтр может выходить из строя, если физическая компоновка позволяет шуму распространяться, соединять или обходить запланированные управляющие пути.
Держать пути короткими и прямыми
Короткие, прямые следы снижают индуктивность паразитов и снижают вероятность непреднамеренного излучения. Когда трассы длинные или неэффективно маршрутизированы, высокочастотный шум может легче распространяться по всей плате, что снижает производительность фильтра и увеличивает риск помех.
Отдельные шумные и чувствительные участки
Шумные участки, такие как коммутационные цепи или пути высокотока, должны быть физически отделены от низкоуровневых или чувствительных зон сигнала. Такое разделение снижает непреднамеренное соединение, вызванное близостью, помогая предотвратить передачу шума в части цепи, требующие стабильной и чистой работы.
Пути возврата управления
Пути возврата должны быть короткими, узкими и чётко определёнными, чтобы ток течь контролируемыми петлями. Плохая маршрутизация возврата увеличивает площадь петли, что увеличивает радиацию и снижает контроль EMI. Поддержание прямых и обратных путей близко друг к другу помогает ограничивать электромагнитные поля и ограничивать нежелательные излучения.
Поддержание правильного расстояния и изоляции
Достаточное расстояние между дорожками и компонентами помогает уменьшить нежелательное соединение и снижает электрическое напряжение. Правильная изоляция также обеспечивает надёжную работу, предотвращая помехи между различными цепями или создание нежелательных проводящих путей.
Правильно размещайте компоненты фильтра
Компоненты фильтра должны размещаться там, где шум входит или выходит из системы, чтобы контролировать помехи на границе. Расположение этих компонентов близко друг к другу сохраняет заданный путь фильтрации, а прокладка шумных трассировок вокруг фильтра может обойти его функцию и снизить эффективность.
Устранение неисправностей EMI и распространённые проблемы проектирования
| Симптом | Вероятная причина | Рекомендуемые действия |
|---|---|---|
| Высокопроводящий шум | Недостаточная фильтрация вдоль пути питания | Добавьте или модернизуйте ступени LC-фильтрации, увеличите индуктивность или улучшите эффективность конденсаторов |
| Сбой теста EMC | Шум проходит через кабели или корпус | Улучшите заземление, добавьте экранирование и разместите фильтры ближе к границам системы |
| Избыточный ток утечки | Слишком большая ёмкость для заземления | Уменьшите значения Y конденсатора или оптимизируйте стратегию заземления |
| Нестабильность запуска | Плохой контроль над потоком или временным поведением | Добавьте ограничение пуска, управление мягким запуском или улучшение дизайна ступеней защиты |
| Непоследовательные результаты | Сцепление, связанное с компоновкой, или неконтролируемые токовые пути | Укорачивайте длину следов, улучшайте возвратные пути и изолируйте шумные и чувствительные участки |
Применение EMI-фильтров
• Промышленное оборудование — снижает помехи от моторов и коммутационных устройств
• Потребительская электроника — контролирует шум в компактных конструкциях
• Медицинские устройства — поддерживают стабильную и точную работу при строгих требованиях
• Автомобильные системы — обработка электрических транзиентов и эффектов переключения
• Системы связи — сохранение качества сигнала в высокочастотных условиях
Заключение
Эффективная EMI-фильтрация требует рассматривать помехи как проблему на уровне системы, а не как проблему одного компонента. Сильные конструкции сочетают правильное размещение, чётко определённое шумовое поведение, соответствующие компонентные функции и тщательную физическую реализацию. Следуя структурированному процессу — от выявления шума до тестирования и уточнения — системы могут обеспечить стабильную работу, снижение помех и последовательное соответствие EMC.
Часто задаваемые вопросы [FAQ]
Как уменьшить шум от электромагнитной связи в блоке питания?
Используйте сочетание правильной конструкции фильтра, контролируемых токовых путей, эффективного заземления и оптимизированной компоновки печатных плат. Необходимо учитывать как дифференциальный режим, так и общий шум.
Где лучше размещать EMI-фильтр?
Как можно ближе к входу питания или основному источнику шума, чтобы предотвратить распространение помех по системе.
Почему устройство не проходит тест EMC?
Отказ обычно возникает, когда помехи выходят через кабели, корпуса или плохо контролируемые токовые пути из-за слабой фильтрации или проблем с расположением.
В чём разница между шумом общего и дифференциального режима?
Шум в дифференциальном режиме остаётся внутри пути цепи, а шум общего режима просачивается на землю или окружающие конструкции.
Может ли раскладка плат повлиять на производительность EMI?
Да. Плохая компоновка может увеличить выбросы и снизить эффективность фильтра, даже если сама конструкция правильна.
