Стандартные значения резисторов, называемые значениями серии E, являются предпочтительным числами сопротивления, используемыми во всём мире. Они располагаются постепенно по десятилетиям, таким как 10Ω–100Ω и 100Ω–1kΩ, поэтому общие значения остаются последовательными и легко находимыми. В этой статье объясняются группы серии E, диапазоны десятилетий, сопоставление допусков и интервалы между значениями, с подробным охватом от E3 до E192.
Основы стандартных значений резисторов (E-серия)
Стандартные значения резисторов, также называемые значениями серии E, представляют собой набор предпочтительных чисел сопротивления, используемых во всём мире. Эти значения следуют запланированной схеме, равномерно распределяющей ступени сопротивления по каждому десятилетию (например, 10Ω–100Ω, затем 100Ω–1kΩ).
Вместо того чтобы производить все возможные числа сопротивления, стандартные списки гарантируют, что значения остаются последовательными, доступными и легко заменяемыми.

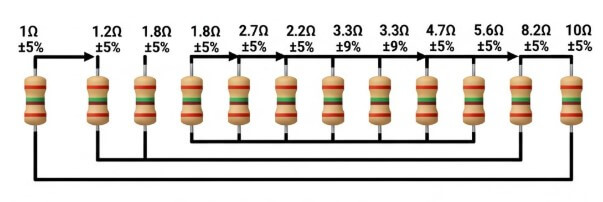

Система нумерации серии E-Series и диапазоны десятилетий
Серия E группирует значения стандартных резисторов в такие наборы, как E3, E6, E12, E24, E48, E96 и E192. Это число показывает, сколько стандартных значений существует за десятилетие, то есть диапазон увеличивается на ×10. Распространённые диапазоны декады включают:
• 1Ω–10Ω
• 10Ω–100Ω
• от 100 Ом до 1 кОм
• от 1 кОм до 10 кОм
Как допуск резисторов соответствует каждой серии E?
| E-Series | Типичная толерантность |
|---|---|
| E3 | ±40% |
| E6 | ±20% |
| E12 | ±10% |
| E24 | ±5% |
| E48 | ±2% |
| E96 | ±1% |
| E192 | ≤±0,5% |

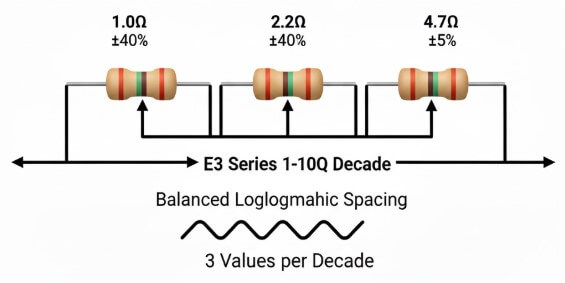

Серия E3: Базовые значения с широким интервалом
• Значения за десятилетие: 1,0, 2,2, 4,7
• Повторения: 10Ω, 22Ω, 47Ω
• Масштабируется до: 100Ω, 220Ω, 470Ω → 1kΩ, 2,2kΩ, 4,7kΩ

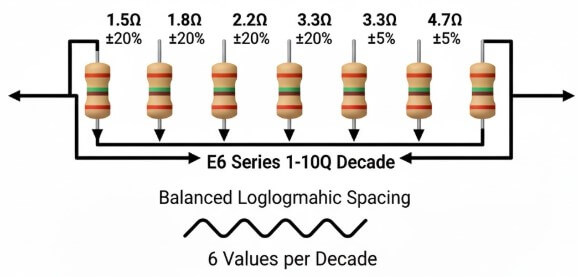

Серия E6: простой набор с меньшими зазорами
• Значения по десятилетию: 1,0, 1,5, 2,2, 3,3, 4,7, 6,8
• Повторения в: 10Ω, 15Ω, 22Ω, 33Ω, 47Ω, 68Ω
• Масштабируется на: ×10 за каждое десятилетие (100Ω, 150Ω, 220Ω...)

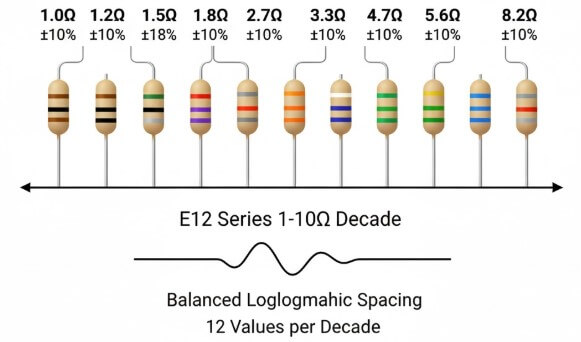

Серия E12: Общие стандартные значения
• Значения за десятилетие:
| - | Ценности |
|---|---|
| 1 | 1.0, 1.2, 1.5, 1.8 |
| 2 | 2.2, 2.7, 3.3, 3.9 |
| 3 | 4.7, 5.6, 6.8, 8.2 |
• Повторяется на протяжении десятилетий к ×10
• Устанавливает резисторы с допуском 10%, 5% и примерно 2%

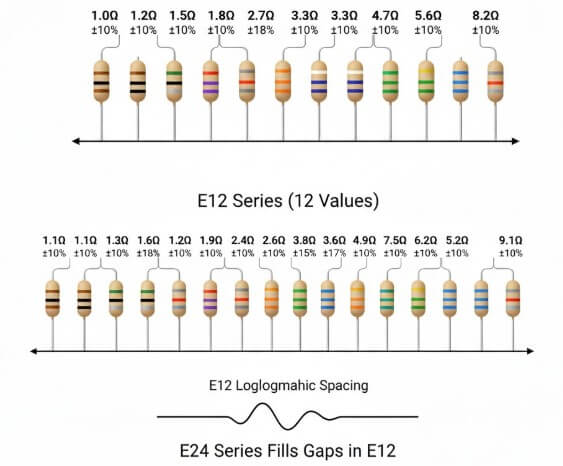

Серия E24: Больше вариантов для более близких целевых значений
Серия E24 имеет 24 значения за десятилетие. Он обеспечивает меньшие шаги между значениями, чем E12, что делает его более подходящим для схем, требующих точности среднего уровня.
• Значения за десятилетие:
| Ряд | Ценности |
|---|---|
| 1 | 1.0, 1.1, 1.2, 1.3 |
| 2 | 1.5, 1.6, 1.8, 2.0 |
| 3 | 2.2, 2.4, 2.7, 3.0 |
| 4 | 3.3, 3.6, 3.9, 4.3 |
| 5 | 4.7, 5.1, 5.6, 6.2 |
| 6 | 6.8, 7.5, 8.2, 9.1 |
• Повторяется каждые десятилетия к ×10
• Устанавливает резисторы с допуском 5% и некоторые 2%
Серия E48: Меньшие шаги для более точных значений
Серия E48 обеспечивает 48 стандартных значений резисторов за десятилетие, что приводит к уменьшению шагов между значениями.
• 48 значений за десятилетие для более узкого расстояния
• Меньшие зазоры между выбором резисторов
• Значения повторяются каждые десятилетия к ×10

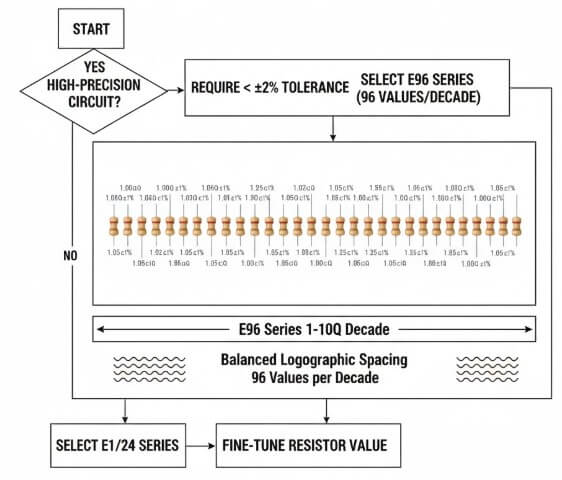

Серия E96: Плотные шаги по стоимости для высокоточных схем
• 96 значений за десятилетие
• Очень маленькие шаги между значениями
• Используется в точных и откалиброванных схемах
• Значения повторяются каждые десятилетия к ×10
Серия E192: Сверхточные стандартные значения
• 192 значения за десятилетие
• Используется в лабораторных инструментах и калибровочных системах
• Очень узкий допуск, до ±0,1%
• Значения повторяются на ×10 в каждом десятилетии
Почему значения серии e используют логарифмические интервалы?
Стандартные значения резисторов рассчитываются с помощью логарифмического расстояния, то есть каждый шаг увеличивается на постоянное отношение, а не на фиксированное значение. Это поддерживает баланс между интервалами каждое десятилетие. Распространённая формула:
10^(1/N)
• N = количество значений за десятилетие
• Меньшее N = большее расстояние
• Большее N = более мелкое расстояние
Выбор правильного стандартного резисторного серии E-серии
| Требуемый уровень точности | Рекомендуемая серия E-Series |
|---|---|
| Низкая точность | E6 / E12 |
| Общее назначение | E12 / E24 |
| Более плотный выбор | E24 / E48 |
| Точный выбор | E96 |
| Ультра Точность | E192 |
Заключение
Серия E организует значения резисторов в наборы, такие как E3, E6, E12, E24, E48, E96 и E192, в зависимости от количества значений в каждом десятилетии. Каждая серия соответствует типичному уровню допуска — от широких шагов до очень точной точности. Значения следуют логарифмическому расстоянию, используя шаг постоянного отношения 10^(1/N) за десятилетия.
Часто задаваемые вопросы [FAQ]
Что делать, если точное значение резистора недоступно?
Выберите ближайшее стандартное значение или комбинируйте резисторы последовательно или параллельно.
Что означают k и m на значениях резисторов?
k = ×1 000 и M = ×1 000 000.
Применимы ли значения серии E как к резисторам с SMD, так и к резисторам с сквозным отверстием?
Да. Значения E-Series применимы к обоим типам.
Может ли резистор с 1% всё ещё использовать значения E24?
Да. Некоторые резисторы 1% продаются в номиналах E24 для обеспечения доступности.
В чём разница между сопротивлением и мощностью?
Сопротивление (Ω) управляет током. Мощность (W) показывает, сколько тепла он может выдержать.
Значения серии E точны или округлены?
Это округленные стандартные значения на основе логарифмического интервала.
