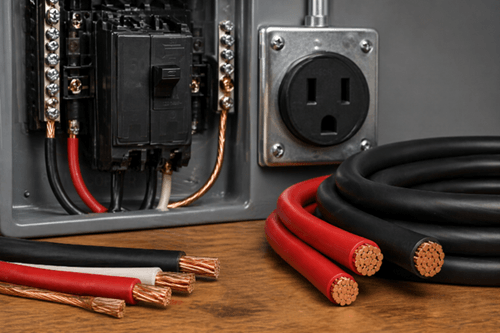

Выбор правильного провода для схемы на 50 ампер важен для безопасной и стабильной подачи питания. Материал провода, размер, изоляция и условия монтажа влияют на то, насколько хорошо система работает под нагрузкой.

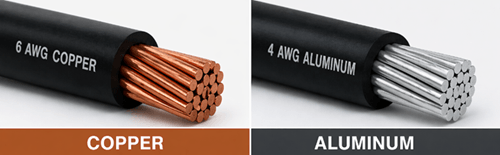

Проводные материалы для схем на 50 ампер
Медь — более распространённый вариант, так как она обладает высокой проводимостью и эффективно переносит электрический ток. Это позволяет медному проводу использовать меньший размер, при этом соответствуя номиналу усилителя для схемы на 50 ампер. Он также хорошо работает под нагрузкой и в целом пользуется надёжной и стабильной электрической работой. Основной недостаток — это стоимость, так как медь обычно дороже алюминия.
Алюминий часто выбирают, когда важна более низкая стоимость материала или меньший вес. Однако он менее проводим, чем медь, поэтому его необходимо использовать в большем размере для безопасной переноски той же нагрузки в 50 ампер. Алюминиевая проводка также требует одобренных разъёмов и аккуратной установки, чтобы избежать ослабленных соединений и поддерживать надёжную работу со временем.
Стандарты размера проводов для 50 ампер
Национальный электрический кодекс устанавливает минимальные размеры проводов на основе тока:
• 6 AWG меди → стандартный минимум для 50 ампер
• 4 AWG алюминий → стандартный минимум для 50 ампер
Как работают ампери, калибр провода и автоматы
Схема на 50 ампер несёт относительно высокий ток, поэтому размер провода и мощность автомата должны быть правильно согласованы. Амперы измеряют, сколько тока проходит через цепь, а AWG указывает толщину провода и его пропускную способность по току. В системе AWG меньшее число означает более толстый провод и большую току.
Для типичной схемы на 50 ампер обычно используется медь 6 AWG для достижения минимальных требований по току, тогда как алюминий 4 AWG — потому, что алюминий имеет низкую проводимость и требует большего размера для безопасной передачи тока. Главное правило — автомат защищает провод, а не оборудование. Если провод слишком мал для автомата, он может перегреться до срабатывания автомата, что создаёт серьёзный риск безопасности.
Правило нагрузки NEC
Для непрерывных нагрузок, работающих 3 часа и более, Национальный электрический кодекс требует применения правила 80% / 125%.
• Максимальная непрерывная нагрузка = 80% от номинала автомата
• Схема на 50 ампер имеет безопасную непрерывную нагрузку 40 ампер
Это правило снижает накопление тепла, защищает теплоизоляцию и поддерживает стабильную долгосрочную работу. Это требование необходимо учитывать при выборе размера провода для непрерывных нагрузок.

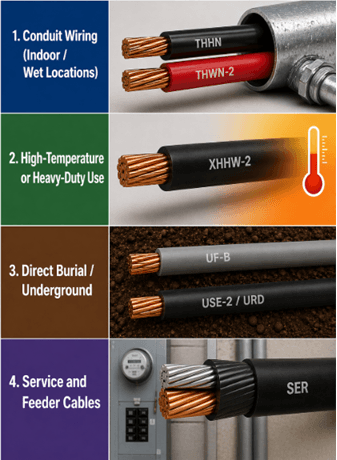

Типы изоляции проводов
Проводка труб (внутри и влажные помещения)
• THHN / THWN-2 → стандартный выбор для прохождения труб, подходящий как для сухих, так и для влажных условий
Высокотемпературное или тяжёлое использование
• XHHW-2 → более толстую изоляцию с более высокой теплостойкостью
Прямое захоронение / Подземное
• UF-B → прямое захоронение без трубопровода, если это разрешено
• USE-2 / URD → часто используются для подземных сервисных линий
Сервисные и питательные кабели
• SER (медь или алюминий) → используется для панельных питателей и сервисного входа
Типичные применения схем на 50 ампер
• Кухонное оборудование: электрические плиты и плиты используют цепи на 50 ампер, так как нагревательные элементы требуют высокой стабильной мощности. Эти приборы часто одновременно работают с несколькими элементами, требуя стабильного тока для стабильной работы.
• Розетки питания и зарядка электромобилей: 50-амперные цепи обычно используются для розеток NEMA 14-50, объединённых с зарядными устройствами для электромобилей. Эти системы поддерживают непрерывные нагрузки с высоким током на протяжении длительных периодов зарядки.
• Оборудование для отопления: водонагреватели и подобные системы используют устойчивое питание в течение длительного цикла. Правильный размер провода помогает поддерживать безопасную работу при постоянной нагрузке.
• Тяжелые инструменты и оборудование: Сварщики и мастерские машины работают под высокими и иногда колеблющимися нагрузками. Для предотвращения нестабильности напряжения и системных напряжений необходима стабильная проводка.
• Подщиточные питатели: 50-амперные цепи используются для питания подщиток, распределяющих питание по нескольким цепям. Правильный размер обеспечивает сбалансированную работу с нагрузкой и стабильную производительность.
Распространённые ошибки и их последствия
| Ошибка | Что происходит (последствия) |
|---|---|
| Использование минимального размера провода для длинных протяжений | Вызывает падение напряжения, снижение производительности и нагрев |
| Использование небольшой провода | Это приводит к перегреву, повреждению изоляции и риску пожара |
| Неправильное смешивание меди и алюминия | Соединения могут ослабнуть, перегреться или выйти из строя |
| Игнорируя температурные показатели | Снижает токоспособность и увеличивает риск перегрева |
| Слабые или плохие соединения | Вызывает сопротивление, нагрев и возможное выход из строя |
| Пропуск понижения напряжения | Приводит к нестабильной работе и снижению эффективности |
| Неправильный размер автоматов | Возможно, провод плохо защитит |
| Использование неправильного типа провода | Это приводит к проблемам с влагой или ранним поломкам |
| Переполнение труб | Задерживает нагрев и уменьшает допустимую токоспособность |
| Проблемы с избыточным проводом | Это увеличивает стоимость и может неправильно подогнать клеммы |
| Игнорирование требований локального кодекса | Вызывает риски безопасности и неудачные проверки |
Заключение
Схема на 50 ампер зависит от правильного баланса между размером провода, материалом и условиями установки. Правильный размер должен учитывать ёмкость, расстояние, температуру и тип применения. Самое важное правило остаётся ясным: провод должен безопасно справляться с мощностью автомата в реальных условиях. Следование этому принципу помогает предотвратить перегрев, снизить риски и обеспечить надёжную долгосрочную работу.
Часто задаваемые вопросы [FAQ]
Почему медь 6 AWG считается стандартом для схемы на 50 ампер, а алюминий обычно требует 4 AWG?
Поскольку алюминий менее эффективно переносит ток, ему нужен больший размер, чтобы безопасно справляться с той же нагрузкой в 50 ампер.
Может ли схема на 50 ампер непрерывно передавать 50 ампер?
Обычно нет. Для непрерывных нагрузок цепь на 50 ампер обычно рассматривается как цепь с непрерывной нагрузкой на 40 ампер по правилу 80%.
Всегда ли минимальный размер провода — лучший выбор для работы на 50 ампер?
Нет. Дальние расстояния, отопление, заполнение труб и непрерывная нагрузка могут оправдать увеличение размера провода.
Почему тип изоляции имеет значение в цепи на 50 ампер?
Потому что изоляция определяет, где можно использовать провод и насколько хорошо он выдерживает тепло, влагу и условия установки.
Всегда ли проволока для увеличения размера лучше?
Нет. Это может снизить падение напряжения и тепловое напряжение, но также увеличивает стоимость и усложняет установку.
